30kW/40kW/50kW/
75kW/100kW/300kW
大功率輸出保有低輸出紋波噪聲
輸出反應速度快
I-V 曲線功能（內建EN50530 數學式）
12個電壓段，最高電壓可達2000V輸出
效率大于90%，可以降低無效的轉換損耗

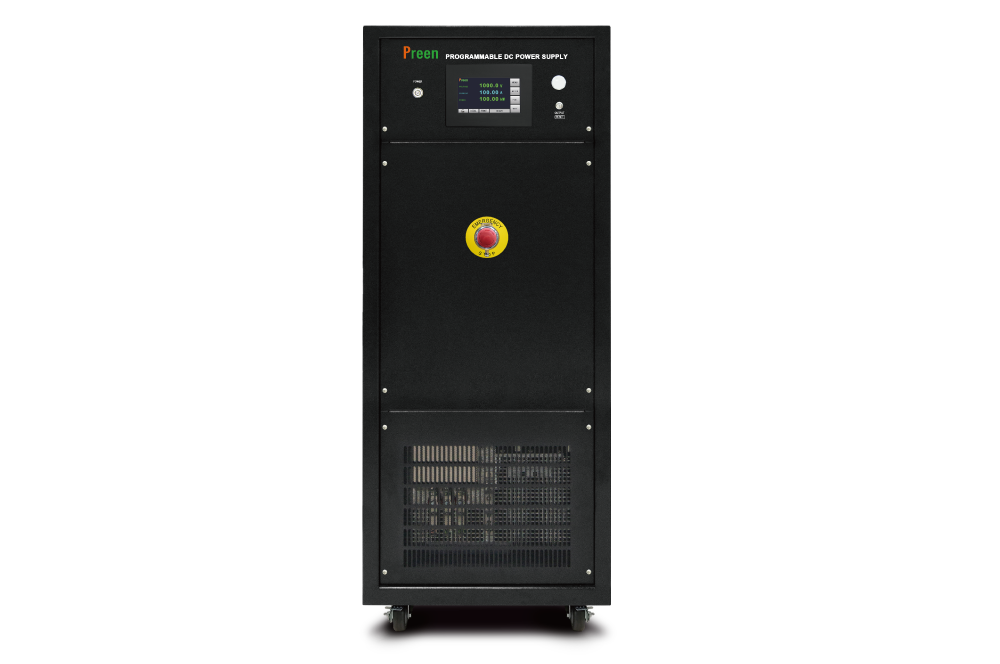

ADG+采用大型7吋觸摸屏以及飛梭旋鈕，各項數據及狀態一目了然，搭配清晰簡潔的色彩及配置，快速掌握電壓、電流、功率等信息。另本機內建的編程功能大幅升級，在本機上即能完成復雜的程序設置，無需透過遠程控制軟件或額外編寫程序; 直覺性的人機操作接口，讓用戶輕松上手完成設定; 并搭配緊急停止按鈕，一鍵切斷輸出，提高產品安全性。
ADG+系列單機功率最高可達100kW，可透過簡易之主從并機設置(Max. 5 臺) 加大輸出功率至500kW，用戶僅需在主機上操作和設置，從機即可接收數據并達到均流之效果，為市場上少數在單機大功率直流電源具有并機功能，可單機或并機使用，應用上更彈性。

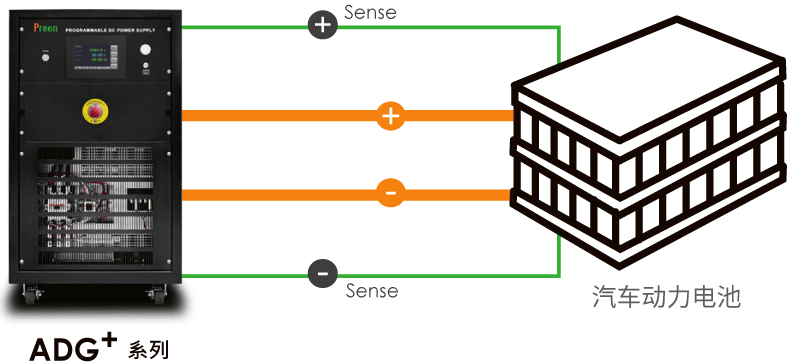

在實驗室或生產線內，往往因電源安裝的位置與待測物有一段距離，配置線路較長，而造成了較高的線阻，進而產生了壓降。而ADG+ 系列的“遠程補償”功能可防止距離所產生的壓降，藉由自動偵測補償電壓，省去用戶在電壓調整上的困難，提高測試精準度。
ADG+ 系列大功率可編程直流電源可選配太陽能電池陣列模擬功能，透過觸控面板HMI的設定操作即可完成。內建有SAS（Solar Array Simulator）模式，只需輸入四組參數，系統將自動建立能模擬太陽能面板在一般日照度下的IV曲線；以及內建EN50530 模式，系統依照太陽能面板組件材質：晶硅（ C-Si）或薄膜（Thin-film），建立符合材質特性的IV 曲線，并提供日照度（Irradiance）及溫度（Temperature）的可調變輸出，也提供使用者自定義材質特性來模擬不同材質下的IV 曲線。
符合太陽能數組仿真(SAS) 模式
在SAS 模式下，根據光伏逆變器規格設置開路電壓Voc, 短路電流Isc 以及最大功率點的電壓(Vmpp) 和電流(Impp)，透過系統內部DSP 芯片運算即可演算出PV 及IV 曲線，輸出中具備動態日照可調功能。
符合EN50530 測試標準測試模式
主要應用于并網型光伏逆變器，提供晶硅(C-Si) 或薄膜(Thin-film) 太陽能電池模型以及動態日照度/ 溫度可調特性以驗證如下逆變器性能指針要求: 靜態& 動態最大功率點跟蹤效率、轉換效率及總效率(overall efficiency)。
ADG+ 系列可以通過選配IV曲線遠程控制軟件，實現SAS 模式以及符EN50530法規測試動態最大功率點追蹤效率(Dynamic MPPT Efficiency) 和靜態最大功率點追蹤效率(Static MPPT Efficiency) 的相關參數設置和輸出波形的顯示。
ADG+ 系列提供專屬的遠程操作軟件Preen Program，用戶能透過標配或選配的通訊介面連接到計算機，做遠端遙控操作、程序設置、測試報告導出等功能，操作清晰、簡易，增加其機能性及方便性。標配 RS-232、RS-485、Analog、Ethernet、USB通訊接口，方便遠程監控及編程; 亦可選配GPIB，以滿足工業 4.0自動化測試應用的需求。
30kW/40kW/50kW/75kW/100kW/300kW
0~40V
0~2000V
0~18A
0~2500A
≦ 0.05%
≦ 6mS
≧ 84-90% at Max. Power
≧ 0.9 at Max. Power
USB
RS-485
RS-232
Ethernet
Analog
GPIB (Optional)
單機寬范圍的輸出電壓選擇，最大可達2000V 連續可調。
高功率密度設計，單機大功率輸出300kW，有效節省空間。
可主/ 從并機& 串機操作，最大輸出功率可達1800kW(并機)。
CV / CC / CP 三種輸出模式。
輸出低紋波 ≤ 0.05%、高精度 ≤ 0.1%。
反應速度快：≤ 6ms。
具有太陽能電池陣列模擬I-V 曲線功能 (內建EN50530 數學式) - 選配。
大型7吋觸摸屏與飛梭旋鈕操作，各項數據一目了然，具有過壓，過流，短路，過溫等保護功能。
設定時間解析最小0.01S，滿足需求可編程快速輸出的測試應用。
采用具專利的模塊化設計: 結構緊湊，體積更小，功率密度高且便于維護。
可模擬各種負載測試條件: 透過步階，漸變功能，用戶可設定階段或連續式的電壓變動。
遠程電壓償補功能。
具有緊急停止按鈕，可符合實驗室相關測試場域?qū)υO(shè)備的要求。
ADG-PLUS-40-750
大功率直流電源供應器 (30kW/40V/750A)
ADG-PLUS-60-500
大功率直流電源供應器 (30kW/60V/500A)
ADG-PLUS-100-300
大功率直流電源供應器 (30kW/100V/300A)
ADG-PLUS-200-150
大功率直流電源供應器 (30kW/200V/150A)
ADG-PLUS-240-125
大功率直流電源供應器 (30kW/240V/125A)
ADG-PLUS-320-94
大功率直流電源供應器 (30kW/320V/94A)
ADG-PLUS-400-75
大功率直流電源供應器 (30kW/400V/75A)
ADG-PLUS-500-60
大功率直流電源供應器 (30kW/500V/60A)
ADG-PLUS-640-47
大功率直流電源供應器 (30kW/640V/47A)
ADG-PLUS-800-38
大功率直流電源供應器 (30kW/800V/38A)
ADG-PLUS-1000-30
大功率直流電源供應器 (30kW/1000V/30A)
ADG-PLUS-1600-18
大功率直流電源供應器 (30kW/1600V/18A)
ADG-PLUS-40-1000
大功率直流電源供應器 (40kW/40V/1000A)
ADG-PLUS-60-666
大功率直流電源供應器 (40kW/60V/666A)
ADG-PLUS-100-400
大功率直流電源供應器 (40kW/100V/400A)
ADG-PLUS-200-200
大功率直流電源供應器 (40kW/200V/200A)
ADG-PLUS-240-167
大功率直流電源供應器 (40kW/240V/167A)
ADG-PLUS-320-125
大功率直流電源供應器 (40kW/320V/125A)
ADG-PLUS-400-100
大功率直流電源供應器 (40kW/400V/100A)
ADG-PLUS-500-80
大功率直流電源供應器 (40kW/500V/80A)
ADG-PLUS-640-62
大功率直流電源供應器 (40kW/640V/62A)
ADG-PLUS-800-50
大功率直流電源供應器 (40kW/800V/50A)
ADG-PLUS-1000-40
大功率直流電源供應器 (40kW/1000V/40A)
ADG-PLUS-40-1250
大功率直流電源供應器 (50kW/40V/1250A)
ADG-PLUS-60-834
大功率直流電源供應器 (50kW/60V/834A)
ADG-PLUS-100-500
大功率直流電源供應器 (50kW/100V/500A)
ADG-PLUS-200-250
大功率直流電源供應器 (50kW/200V/250A)
ADG-PLUS-240-208
大功率直流電源供應器 (50kW/240V/208A)
ADG-PLUS-320-156
大功率直流電源供應器 (50kW/320V/156A)
ADG-PLUS-400-125
大功率直流電源供應器 (50kW/400V/125A)
ADG-PLUS-500-100
大功率直流電源供應器 (50kW/500V/100A)
ADG-PLUS-640-78
大功率直流電源供應器 (50kW/640V/78A)
ADG-PLUS-800-63
大功率直流電源供應器 (50kW/800V/63A)
ADG-PLUS-1000-50
大功率直流電源供應器 (50kW/1000V/50A)
ADG-PLUS-1600-31
大功率直流電源供應器 (50kW/1600V/31A)
ADG-PLUS-40-1875
大功率直流電源供應器 (75kW/40V/1875A)
ADG-PLUS-60-1250
大功率直流電源供應器 (75kW/60V/1250A)
ADG-PLUS-100-750
大功率直流電源供應器 (75kW/100V/750A)
ADG-PLUS-320-234
大功率直流電源供應器 (75kW/320V/234A)
ADG-PLUS-640-117
大功率直流電源供應器 (75kW/640V/117A)
ADG-PLUS-1000-75
大功率直流電源供應器 (75kW/1000V/75A)
ADG-PLUS-1600-47
大功率直流電源供應器 (75kW/1600V/47A)
ADG-PLUS-40-2500
大功率直流電源供應器 (100kW/40V/2500A)
ADG-PLUS-60-1666
大功率直流電源供應器 (100kW/60V/1666A)
ADG-PLUS-100-1000
大功率直流電源供應器 (100kW/100V/1000A)
ADG-PLUS-320-312
大功率直流電源供應器 (100kW/320V/312A)
ADG-PLUS-640-156
大功率直流電源供應器 (100kW/640V/156A)
ADG-PLUS-1000-100
大功率直流電源供應器 (100kW/1000V/100A)
ADG-PLUS-1600-63
大功率直流電源供應器 (100kW/1600V/63A)
ADG-PLUS-500-600
大功率直流電源供應器 (300kW/500V/600A)
ADG-PLUS-1000-300
大功率直流電源供應器 (300kW/1000V/300A)
ADG-PLUS-1500-200
大功率直流電源供應器 (300kW/1500V/200A)
ADG-PLUS-001
GPIB 通訊界面
ADG-PLUS-002
RS-485 雙絞屏蔽通訊線 (10m)
ADG-PLUS-003
200V/208V 輸入電壓 (30~50kW)
ADG-PLUS-004
480V 輸入電壓 (30~50kW)
ADG-PLUS-005
200V/208V 輸入電壓 (100kW)
ADG-PLUS-006
480V 輸入電壓 (100kW)
ADG-PLUS-007
I-V 曲線模擬功能 & 遠程控制軟件
ADG-PLUS-008
200V/208V 輸入電壓 (75kW)
ADG-PLUS-009
防逆灌保護模組
